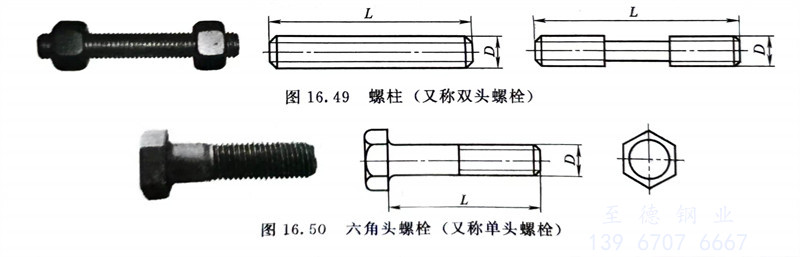

螺栓由頭部和螺桿(帶有外螺紋的圓柱體)兩部分組成,需與螺母配合,用于緊固連接兩個帶有通孔的零件。這種連接形式稱為螺栓連接。螺栓連接是可拆卸連接。根據結構形式的不同,螺栓可分為六角頭螺栓(又稱單頭螺栓)、螺柱(又稱雙頭螺栓),如圖16.49、圖16.50所示。而雙頭螺栓又分為全螺紋和非全螺紋兩種,見圖16.55。

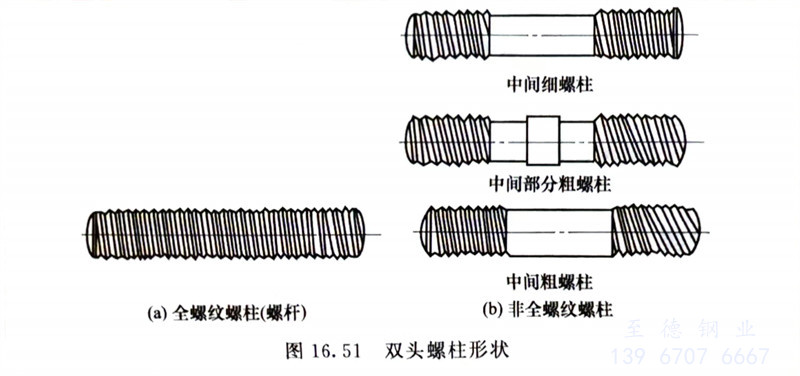

雙頭螺柱的形狀如圖16.51所示,均可用于高溫場合,其中全螺紋螺柱由于制造方便而廣泛使用,中間細螺柱適用于承受反復沖擊載荷而容易引起疲勞破壞的場合,由于中部較細,易產生彈性變形,其伸長量與其載荷成反比,所以當受到?jīng)_擊載荷時,螺栓伸長與沖擊內力成反比,即它抵抗沖擊效果好,但它的抗拉強度較其他形狀的低些;中間粗螺柱適用于450℃以上或在高壓下、重視蠕變的場合使用;中間部分粗螺柱適用于承受剪切的場合。
螺栓/柱、螺母的螺紋有ISO公制螺紋和ISO英制螺紋,一般用途的螺紋則采用ISO公制螺紋的全系列:我國普遍采用的GB196普通螺紋,基本尺寸與ISO公制螺紋一致,齒角60°,齒高。對緊固件的設計和選用應符合有關標準的規定。
連接用螺栓性能等級分為3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等,其中8.8級及以上螺栓材質為低碳合金鋼或中碳鋼并經熱處理(淬火、回火),通稱為高強度螺栓,其余通稱為普通螺栓。螺栓性能等級標號由兩部分?jǐn)?shù)字組成,分別表示螺栓材料的公稱抗拉強度值和屈強比值。例如,性能等級4.6級的螺栓,其含義是:螺栓材質公稱抗拉強度達400MPa級,螺栓材質的屈強比值為0.6,螺栓材質的公稱屈服強度達((400×0.6)=240MPa級。性能等級10.9級的高強度螺栓,其材料經過熱處理后,螺栓材質公稱抗拉強度可達1000MPa級,螺栓材質的屈強比值為0.9,則螺栓材質的公稱屈服強度達(1000×0.9)=900MPa級。螺栓性能等級的含義是國際通用的標準,相同性能等級的螺栓,其性能是相同的,設計上只選用性能等級即可。
等長雙頭螺柱、全螺紋螺柱的形式和尺寸應符合GB/T 901《等長雙頭螺柱B級》的要求,螺柱的端部按GB/T 2《緊固件外螺紋零件的末端》倒角端的要求。螺紋尺寸和公差應符合GB/T 196,GB/T 197《普通螺紋基本尺寸公差與配合》的要求。

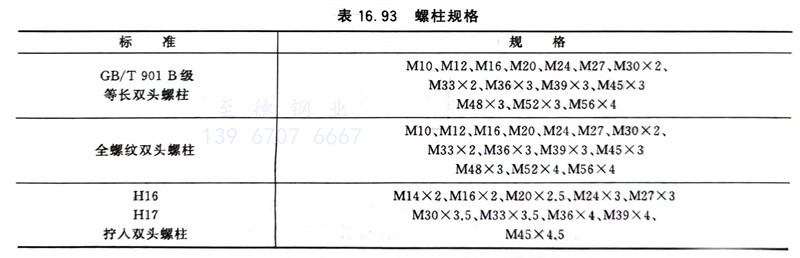

擰入雙頭螺柱的形式和尺寸應符合《高壓管、管件及緊固件通用設計》中的H16,H17的要求,螺紋尺寸和公差應符合GB/T 196,GB/T 197《普通螺紋基本尺寸公差與配合》和H5《高壓管、管件及緊固件通用設計》的要求。螺柱的端部按GB/T2《緊固件外螺紋零件的末端》倒角端的要求。螺柱規格見表16.93。

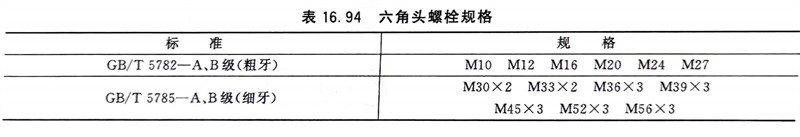

管法蘭螺栓在采用六角頭螺栓時,六角頭螺栓的形式和尺寸應符合GB/T 5782《六角頭螺栓 A級和B級》和GB/T 5785《六角頭螺栓 細牙 A級和B級》的要求,螺栓的端部按GB/T2《緊固件外螺紋零件的末端》倒角端的規定。六角頭螺栓規格見表16.94。
